TUTORIAL ERSETZEN SIE DAS PATTE SCHALTWERK

Ce schriftliche Tuto möchte Ihnen helfen Schaltauge ersetzen an Ihrem Fahrrad, ausgestattet mit einer Scheibenbremse.

Schwierigkeit:

Zeitaufwand:

5 Minuten

Benötigtes Material:

SO ERSETZEN SIE DAS PATTE SCHALTWERK?

Relativ einfache Bedienung.

Denken Sie daran, unsere zu konsultieren Anleitung zu Schaltaugen.

Das Schaltauge ist eine Komponente des Fahrrads, die in ein Ende des Rahmens geschraubt wird, um den Umwerfer zu verbinden.

Seine Funktion ist sehr einfach und gleichzeitig sehr wichtig: Sie dient dazu, das Getriebe zu halten und zu verhindern, dass es bei einem Aufprall kaputt geht. Dank dieses kleinen Teils verhindern Sie, dass der Rahmen Ihres Fahrrads oder die Schaltung erhebliche und irreparable Schäden erleiden.

Typischerweise bestehen Schaltaugen aus kaltgeschmiedetem Aluminium, bieten keinen Widerstand und können bei einem kleinen Stoß sehr leicht verbiegen oder brechen.

Es gibt eine Vielzahl von Schaltaugen. Fahrradmarken entwickeln ihre eigenen Ausfallenden-Modelle und produzieren manchmal so viele Ausfallenden-Typen, wie Fahrradmodelle in ihren Katalogen vorhanden sind.

Sein Nutzen besteht darin, unter Zwang zu brechen, um den Rahmen vor einem viel katastrophaleren Bruch zu schützen. Das Schaltauge ist für die „Fahrradmechanik“ das, was die Sicherung für die Elektrizität ist.

Ersetzen Sie das Step1-Schaltauge

1) Nachdem Sie Ihr Fahrrad auf dem Montageständer befestigt haben, drehen Sie den Exzenter, um die Spannung zu lösen.

Ersetzen Sie das Step2-Schaltauge

2) Schrauben Sie die Straßenachse ab.

Ersetzen Sie das Step3-Schaltauge

3) Stützen Sie das Rad ab, indem Sie es nach unten drücken, um es auszuhaken.

Ersetzen Sie das Step4-Schaltauge

4) Entfernen Sie die Kette, indem Sie daran ziehen, um das Rad zu lösen. Falls sich das Hinterrad nicht leicht herausziehen lässt, müssen Sie das Schaltwerk versetzen. Dieser ist gefedert, man kann ihn leicht nach hinten schwenken, sodass er das Rad nicht festhält. Sie müssen den Umwerfer nach hinten kippen, damit die obere Rolle die Kassette nicht blockiert.

Ersetzen Sie das Step5-Schaltauge

5) Lösen Sie mit dem Inbusschlüssel die BTR-Schraube, die das Schaltwerk mit dem Ausfallende verbindet.

Ersetzen Sie das Step6-Schaltauge

6) Lösen Sie die beiden BTR-Schrauben auf der Rückseite der Rahmenseitenhalterung.

Ersetzen Sie das Step7-Schaltauge

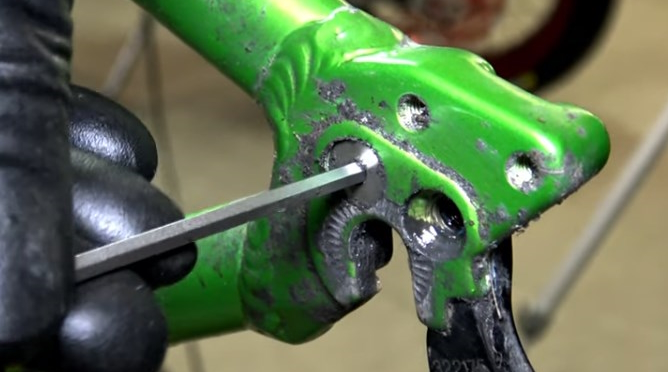

7) Entfernen Sie die beiden BTR-Schrauben

Ersetzen Sie das Step8-Schaltauge

8) Reinigen Sie die Schneckengänge ordnungsgemäß

Ersetzen Sie das Step9-Schaltauge

9) Setzen Sie eine BTR-Schraube ein und montieren Sie das Schaltauge

Ersetzen Sie das Step10-Schaltauge

10) Ziehen Sie die beiden BTR-Schrauben fest

Ersetzen Sie das Step11-Schaltauge

11) Ziehen Sie die Umwerferschraube am Umwerferauge fest.

Ersetzen Sie das Step12-Schaltauge

12) Ziehen Sie an der Kette, um das Rad einzusetzen.

Ersetzen Sie das Step13-Schaltauge

13) Kippen Sie den Umwerfer, um das Kettenrad einzusetzen.

Aus- und Einbau der Hinterradstufe

14) Platzieren Sie die Bremsscheibe im Bremssattel zwischen den Bremsbelägen. Achten Sie auf die Ausrichtung der Scheibe zum Bremssattel. Das Rad muss gerade sein.

Ersetzen Sie das Step15-Schaltauge

15) Ziehen Sie die Radachse fest.

Ersetzen Sie das Step16-Schaltauge

16) Drehen Sie am Exzenter, um das Gerät einzuschalten

Ersetzen Sie das Step17-Schaltauge

17) Ziehen Sie die Achse fest, bis der Hebel in der Mitte seines Laufs unter Spannung steht, und drehen Sie ihn.

Nach dem Einbau des Hinterrads empfiehlt es sich, das Rad durch Treten und Gangwechsel zu drehen um zu prüfen, ob alles ordnungsgemäß funktioniert.
