TUTORIAL ZUM AUSTAUSCH EINES LENKKUGELGELENKS

Ce schriftliche Tuto soll Ihnen dabei helfen, Helfen Sie beim Austausch eines Lenkkugelgelenks Ihres Quads. Das hier gezeigte Beispiel ist für ein Quad Kymco Maxxer 300.

Schwierigkeit:

Zeitaufwand:

35 Minuten

Benötigtes Material:

SO ERSETZEN SIE EINE LENKKUGEL - QUAD ?

La Lenkkugelgelenk hat die Aufgabe, die Steifigkeit der Richtung entsprechend dem Verhalten sicherzustellen.

Ein beschädigtes Lenkkugelgelenk kann zum Verlust der Kontrolle über das Fahrzeug führen, weshalb ein Austausch unbedingt erforderlich ist, sobald Verschleißerscheinungen oder Mängel auftreten. Darüber hinaus kann der Verschleiß des Kugelgelenks zu zusätzlichen Schäden an der Ausrüstung, einschließlich Reifen und Lenkung, führen. Außerdem kann der Reifenverschleiß vorzeitig und unregelmäßig erfolgen, während es immer schwieriger wird, während der Fahrt eine gerade Linie zu halten.

Ersetzen Sie das Lenkkugelgelenk Schritt 1

1) Heben Sie das Quad mit dem Hebebock an

Ersetzen Sie das Lenkkugelgelenk Schritt 2

2) Sichern Sie den Lift mit dem Stützbock

Ersetzen Sie das Lenkkugelgelenk Schritt 3

3) Lösen Sie das Rad und lassen Sie es fallen

Ersetzen Sie das Lenkkugelgelenk Schritt 4

4) Biegen Sie den Stift ab und entfernen Sie ihn mit der Slip-Joint-Zange aus der Nabe

Ersetzen Sie das Lenkkugelgelenk Schritt 5

5) Kronenmutter lösen und entfernen

Ersetzen Sie das Lenkkugelgelenk Schritt 6

6) Entfernen Sie die 2 Schrauben vom Bremssattel

Ersetzen Sie das Lenkkugelgelenk Schritt 7

7) Nehmen Sie die Scheibe mit der Nabe heraus

Ersetzen Sie das Lenkkugelgelenk Schritt 8

8) Biegen Sie den Stift ab und entfernen Sie ihn mit der Kanalzange

Ersetzen Sie das Lenkkugelgelenk Schritt 9

9) Kronenmutter lösen und entfernen

Ersetzen Sie das Lenkkugelgelenk Schritt 10

10) Lösen Sie die Kontermutter des Lenkkugelgelenks

Ersetzen Sie das Lenkkugelgelenk Schritt 11

11) Entfernen Sie mit dem Kugelgelenkabzieher die Schraube vom Lenkkugelgelenk

Ersetzen Sie das Lenkkugelgelenk Schritt 12

12) Ziehen Sie den Kugelgelenk-Abzieher mit einem Schraubenschlüssel fest

Ersetzen Sie das Lenkkugelgelenk Schritt 13

13) Nehmen Sie das Lenkkugelgelenk heraus

Ersetzen Sie das Lenkkugelgelenk Schritt 14

14) Zählen Sie beim Abschrauben des Kugelgelenks die Anzahl der halben Umdrehungen, bis es freigegeben wird

Ersetzen Sie das Lenkkugelgelenk Schritt 15

15) Zählen Sie beim Einbau des neuen Kugelgelenks genauso viele halbe Umdrehungen, wie Sie das Kugelgelenk festziehen

Ersetzen Sie das Lenkkugelgelenk Schritt 16

16) Bringen Sie die Kontermutter bündig

Ersetzen Sie das Lenkkugelgelenk Schritt 17

17) Ersetzen Sie das Kugelgelenk in der Achse

Ersetzen Sie das Lenkkugelgelenk Schritt 18

18) Setzen Sie die Kronenmutter wieder ein und ziehen Sie sie fest

Ersetzen Sie das Lenkkugelgelenk Schritt 19

19) Bevor Sie die Kronenmutter vollständig festziehen, ziehen Sie die Kontermutter des Lenkkugelgelenks fest

Ersetzen Sie das Lenkkugelgelenk Schritt 20

20) Ziehen Sie die Kronenmutter fertig fest

Ersetzen Sie das Lenkkugelgelenk Schritt 21

21) Achten Sie beim Festziehen darauf, dass das Stiftloch sichtbar bleibt

Ersetzen Sie das Lenkkugelgelenk Schritt 22

22) Setzen Sie einen neuen Splint ein und biegen Sie ihn um die Kronenmutter

Ersetzen Sie das Lenkkugelgelenk Schritt 23

23) Nachdem Sie die Bremsscheibe und die Nabe wieder eingebaut haben, bauen Sie den Bremssattel wieder ein und ersetzen Sie die 2 Schrauben

Ersetzen Sie das Lenkkugelgelenk Schritt 24

24) Ziehen Sie die 2 Bremssattelmuttern fest

Ersetzen Sie das Lenkkugelgelenk Schritt 25

25) Blockieren Sie die Räder mit der Bremsklinke

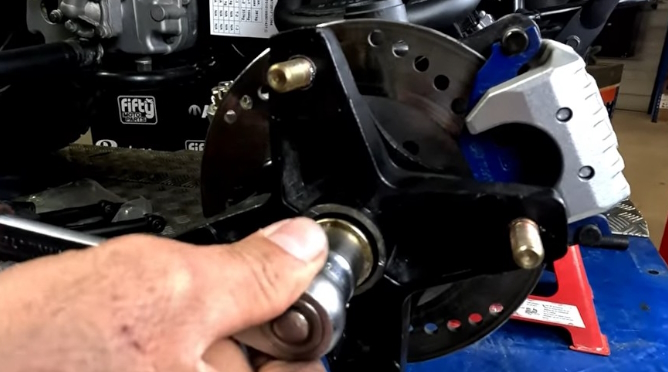

Ersetzen Sie das Lenkkugelgelenk Schritt 26

26) Kronenmutter festziehen

Ersetzen Sie das Lenkkugelgelenk Schritt 27

27) Setzen Sie einen neuen Stift auf die Nabe und biegen Sie ihn

Ersetzen Sie das Lenkkugelgelenk Schritt 28

28) Positionieren Sie das Rad neu und bringen Sie die Muttern wieder an. Ziehen Sie sie fest

Ersetzen Sie das Lenkkugelgelenk Schritt 29

29) Heben Sie das Quad mit dem Wagenheber an, um den Wagenheber abzusenken

Ersetzen Sie das Lenkkugelgelenk Schritt 30

30) Entfernen Sie den Achsständer und senken Sie das Quad ab

Spurstangenköpfe sind Gelenkverbindungen, die die Drehung und Bewegung der Spurstangen ermöglichen. Sie sind an jedem Ende der Spurstangen montiert und ermöglichen eine sanfte, kontrollierte Bewegung beim Lenken des Quads. Spurstangenköpfe sollten regelmäßig geschmiert werden, um einen ordnungsgemäßen Betrieb und eine lange Lebensdauer zu gewährleisten. Um die Wartung zu erleichtern, können sie mit Schmiernippeln geliefert werden.

VIDEO: AUSTAUSCH EINES LENKKUGELGELENKS
